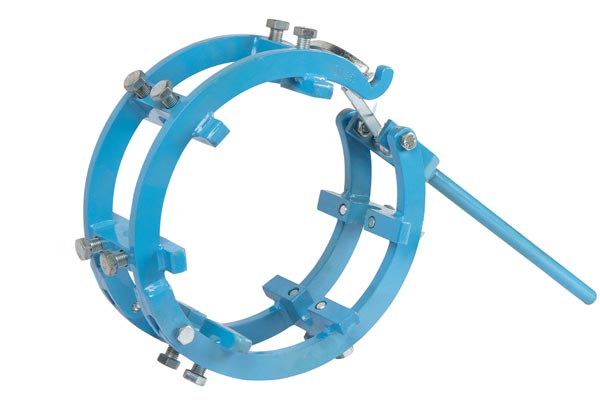

Alignement de la tuyauterie externe

  • 80% du passage de la racine peut être réalisé sans relâcher le centrage
  • Gamme de tuyaux OD : 3 - 48 pouces
  • Disponible en version légère, moyenne (avec ponts) et moyenne (sans ponts)
  • et moyenne (sans ponts)
  • Pour le clouage ou le centrage des tuyaux


 DWT PipeTools


Demande Démonstration en ligne

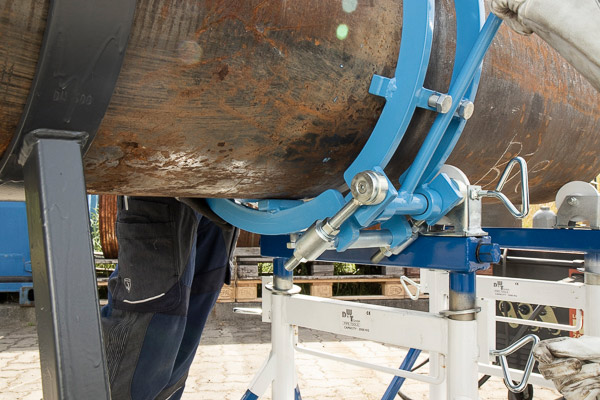

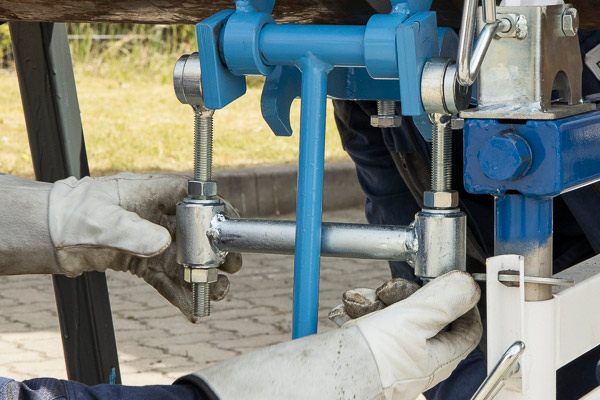

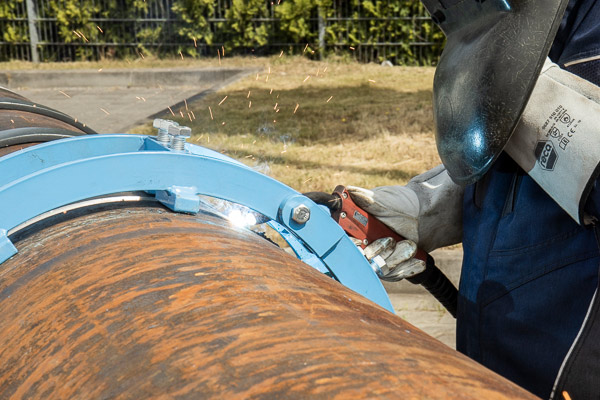

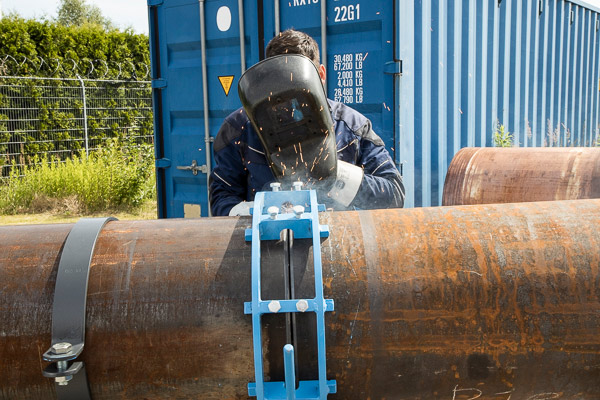

Nos clamps à cage permettent un alignement de tube a tube parfait grace a des   vérins à vis , ce qui permet la realisation du piontage des tubes sans devoir enlever le clamp du tube . Les larges ponts permettent la production de 80 % de la soudure  passe racine.
Article no.
Taille du tuyau
Diamètre OD
Poids
11 003 0088
DN 80
3" (88 mm)
5,3 kg
11 003 0114
DN 100
4" (114 mm)
6,0 kg
11 003 0125
DN 125
5" (141 mm)
6,3 kg
11 003 0168
DN 150
6" (168 mm)
8,5 kg
11 003 0219
DN 200
8" (219 mm)
11,0 kg
11 003 0273
DN 250
10" (273 mm)
15,0 kg
11 003 0323
DN 300
12" (323 mm)
17,0 kg
11 003 0355
DN 350
14" (355 mm)
20,5 kg
11 003 0406
DN 400
16" (406 mm)
22,0 kg
11 003 0457
DN 450
18" (457 mm)
24,5 kg



Article no.
Taille du tuyau
Diamètre OD
Poids
11 004 0114
DN 100
4" (114 mm)
9,0 kg
11 004 0139
DN 125
5" (141 mm)
9,5 kg
11 004 0168
DN 150
6" (168 mm)
10,0 kg
11 004 0219
DN 200
8" (219 mm)
13,0 kg
11 004 0273
DN 250
10" (273 mm)
17,0 kg
11 004 0323
DN 300
12" (323 mm)
23,0 kg
11 004 0355
DN 350
14" (355 mm)
27,0 kg
11 004 0406
DN 400
16" (406 mm)
31,0 kg
11 004 0457
DN 450
18" (457 mm)
36,0 kg
11 004 0508
DN 500
20" (508 mm)
38,0 kg


Article no.
Taille du tuyau
Diamètre OD
Poids
11 N04 0406
DN 400
16" (406 mm)
33,0 kg
11 N04 0457
DN 450
18" (457 mm)
38,0 kg
11 N04 0508
DN 500
20" (508 mm)
42,0 kg
11 N04 0559
DN 550
22" (559 mm)
49,0 kg
11 N04 0610
DN 600
24" (610 mm)
52,0 kg
11 N04 0711
DN 700
28" (711 mm)
58,0 kg
11 N04 0762
DN 750
30" (762 mm)
60,0 kg
11 N04 0813
DN 800
32" (813 mm)
62,0 kg
11 N04 0914
DN 900
36" (914 mm)
70,0 kg
11 N04 1016
DN 1.000
40" (1.016 mm)
72,0 kg
11 N04 1067
DN 1.050
42" (1.067 mm)
78,0 kg
11 N04 1118
DN 1.100
44" (1.118 mm)
85,0 kg
11 N04 1220
DN 1.200
48" (1.219 mm)
100,0 kg
