Máquina de biselado de codos

complemento portátil para biseladoras de tuberías

  • Biselado perfecto de los codos de las tuberías
  • Gama de trabajo: Hasta un máximo de 18" DE DIÁMETRO EXTERIOR
  • Montaje sencillo y rápido
  • Ergonómico
  • Fabricada en Alemania


 DWT PipeTools Made in Germany


Contacto Online Live Demo
El dispositivo para el biselado de codos de tuberías es un accesorio para nuestras biseladoras y se utiliza exclusivamente para el biselado y el biselado interior de codos de tuberías como parte de una reparación o producción. Debido al diseño de este dispositivo, hay que tener en cuenta los diámetros de las tuberías, los grosores de las paredes de las tuberías y el material de las mismas.
Los revestimientos mantienen la máquina en su lugar mientras se ajusta el codo a la tubería. La escala de dimensiones en las camisas facilita el centrado. Con las camisas estándar es posible instalar el mandril cerca del extremo del tubo. Con la ayuda de las brocas de extensión de las camisas adicionales, el mandril puede instalarse a mayor profundidad para biselar el diámetro interior del tubo. Estos codos de mandril funcionan según el mismo principio básico; el mandril se sujeta a un codo de tubería mediante tornillos en el diámetro interior de la carcasa del mandril. Cada pata extensible puede ajustarse individualmente, por lo que el centrado se realiza fácilmente. Las patas tienen cabezas que giran libremente para proteger la superficie interior de la tubería de daños al apretar las patas.
Máquinas de biselado de codos

DOWNLOAD PDF

Resumen del producto

Modelo / Nº de pieza
Adecuado para
Gama de sujeción ID-ID
Gama de sujeción OD-OD
TE43 / 091505662
MF3i
1,69" - 4,17" (43 - 106 mm)
2" - 4" (60,5 - 114 mm)
TE80 / 091505663
MF3i
4,02" - 6,03" (102 - 153 mm)
4" - 6" (114,3 - 160 mm)
TE120 / 091506050
MF4i**
4,88" - 7,99" (124 - 203 mm)
6" - 8" (168,1 - 219 mm)
TE160 / 091505664
MF5i**
8,50" - 12,20" (216 - 310 mm)
10" - 12" (273 - 332 mm)
TE250 / 091505665
MF5i
10,75" - 17,91" (273 - 455 mm)
12" - 18" (323,9 - 460 mm)

Los codos de tubería deben tener estas dimensiones para utilizar el equipo

YouTube

¡Su configuración de privacidad en este sitio web impide la reproducción de videos de YouTube!
Permita la visualización de YouTube en el grupo FUNCIONAL.

PERMITIR YOUTUBE
Puede encontrar más información sobre protección de datos en nuestra Política de privacidad.
Ventajas del biselado del codo

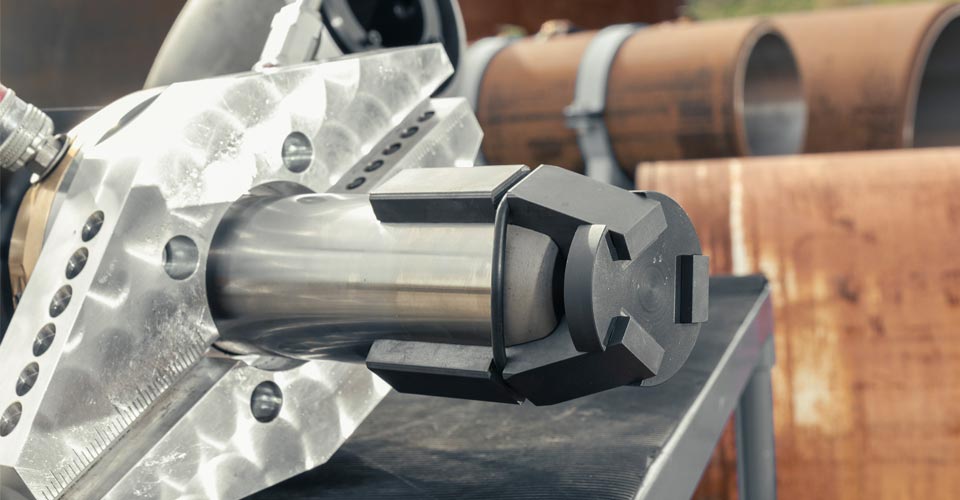

Complemento portátil

El complemento portátil

Adecuada para nuestras Biseladoras de tubo y utilizada exclusivamente para el biselado o biselado interior de los codos de tubo para la producción o las reparaciones.

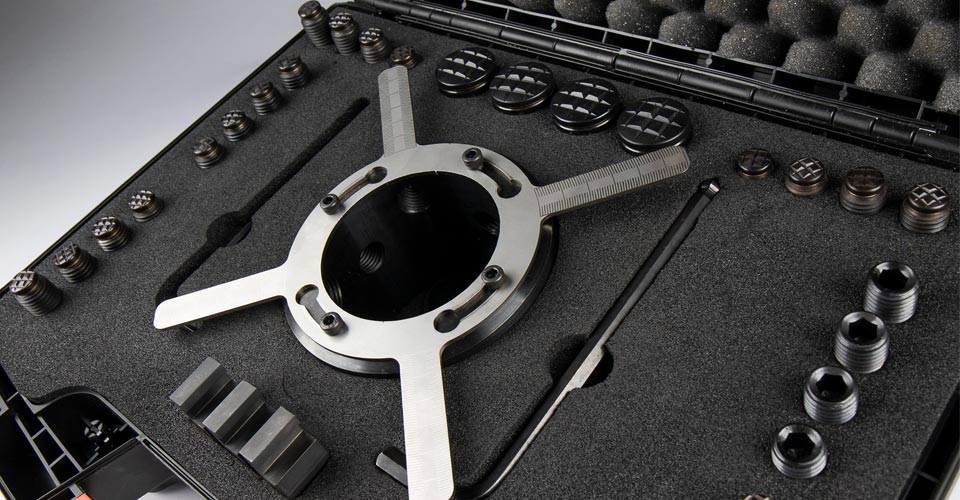

todo lo que necesita en un solo maletín

Liner para una fácil instalación, brocas de extensión del liner para una instalación más profunda, herramientas manuales necesarias para la instalación
Biselado del codo
